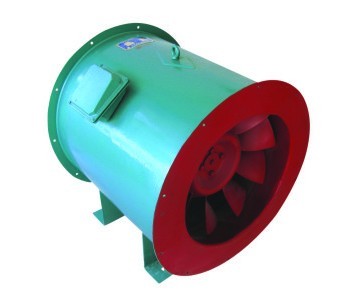

SWF系列低噪声混流式通风机

时间:1/9/2009 2:34:45 PM

 SWF系列低噪声混流式通风机 风机概述
   SWF
系列低噪声混流式通风机列入*********星火计划项目,由上海交通大学联合研制开发,本公司推广生产的节能通风设备。针对目前通风空调系统中经常出现风机压力偏高而流量不足或流量偏大而压力不够的这种系统与风机不相匹配的情形,我们根据准三元理论和子午加速设计原理,研制成功这种比转数介于离心和轴流之间,   压力系数高于轴流风机, 流量系数大于离心风机的一种新型风机,因此,用户选型范围更为广泛,  系统匹配更趋合理,故有利于系统节能。 经大量实际应用证明,广大用户一致认为该产品是目前理想的节能环保、简便、实用的通风设备。

→风机的型号含义

→风机特点

结构紧凑、安装方便、运行可靠:该风机叶型经计算机动态模拟设计,可较大地降低拨动噪声,在单位风量、单位风压的工况条件下,比A声级可降低3-5dB(A),同时在较低转速的情况下,可获得较高风机压力。在工矿企业和高级民用建筑的送排风系统中可代替低压离心风机或代替高压轴流风机而不需大量消声措施。

→风机型号说明

      为满足不同的使用需要,我们推出SWF-I型和SWF-II型二种类型产品。SWF-I型为单速型,SWF-II型为双速型,用户可以根据需要选择适当型号规格。

     SWF-III型(高压型)性能参数和外型尺寸已并入SWF-I型。

     SWF系列风机尚可制成消音型、防腐型、防爆型、屋顶式等特殊类型,以适应不同的使用场合和条件。

     推荐工况点仅为五个,若用户选用参数不在此列,请与本公司技术部联系,公司将提供曲线选取。

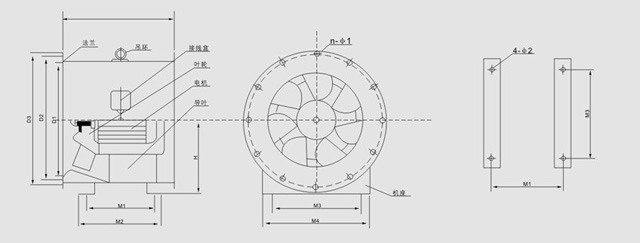

→外形及安装尺寸

→风机主要技术参数

型号

转速rpm

风量m3/h

全压Pa

配用电机

型号

功率kw

A声级Db(A)

3

2900

4652

5812

Y90L-2

2.2

73

1450

2312

121

Y7124

0.25

66

960

1512

67

Y6326

0.12

60

3.5

2900

5745

564

Y100L-2

3

74

1450

3320

125

Y7124

0.25

68

960

1938

76

Y7116

0.18

62

4

2900

7228

654

Y112M-2

4

78

1450

4512

128

Y7124

0.37

71

960

2642

860

Y7126

0.25

64

4.5

2900

9169

672

Y132S-2

5.5

80

1450

4728

182

Y802-6

0.55

73

960

3592

88

Y7126

0.25

66

5

2900

12110

801

Y132S-2

5.5

83

1450

8652

196

Y90S-4

1.1

77

960

5624

96

Y8026

0.37

68

5.5

2900

16820

824

Y132S-2

7.5

84

1450

9126

258

Y90L-4

1.5

78

960

6532

119

Y8036

0.55

69

6

2900

19230

836

Y132S-2

7.5

85

1450

11625

165

Y90L-4

1.5

79

960

8025

128

Y90S-6

0.75

70

6.5

1450

25124

524

Y132S-4

7.5

82

1450

15064

282

Y100L-4

2.2

80

960

10544

155

Y90S-4

0.75

71

7

1450

313810

608

Y160M-4

11

84

1450

18800

329

Y100L-4

3

81

960

13820

186

Y90L-6

1.1

74

7.5

1450

30627

712

Y160M-4

1.1

87

1450

22538

378

Y112M-4

4

82

960

15776

208

Y100L-6

1.5

76

8

1450

37350

809

Y160L-4

15

90

1450

22538

378

Y132M-6

4

82

720

19185

116

Y112M-8

1.5

75

9

1450

46138

785

Y180M-4

18.5

92

960

34206

282

Y132M-6

5.5

86

720

25654

164

Y132S-8

2.2

78

10

1450

51821

792

Y180M-4

18.5

93

960

44054

288

Y160M-6

7.5

86

720

33041

167

Y132M-8

3

78
