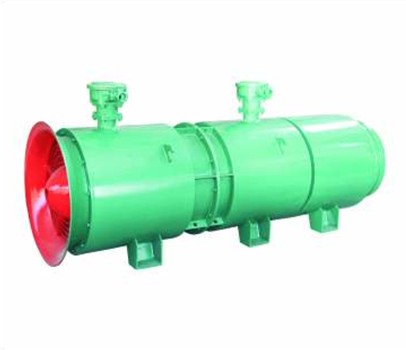

→风机概述
FBD系列隔爆对旋轴流式局部通风机是一种用途广泛的新型局部通风机. 该机具有结构紧凑、噪声低、风压高、效率高、反风性能好、 在小流量区域运行稳定、 高效应用范围宽等特点。根据掘进工作面长度和巷道不同的通风要求， 即可整机使用， 又可分级使用，从而减少能耗，节约能源，是矿井中局部通风的理想设备。 该系列风机主要用于有瓦斯或煤尘爆炸危险性的煤矿井下作局部通风用，也适用于金属矿山、 化学矿山、 隧道和其他应用风机的厂矿。输送介质温度不超过40℃, 湿度不大于95±3%(℃)及无腐蚀性。

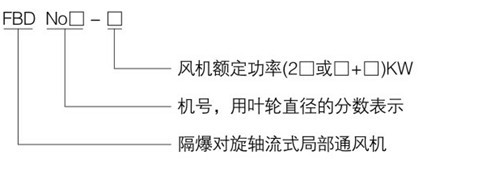

→风机的型号含义
→风机主要技术参数
为适用于巷道的不同通风要求，该系列风机的机号范围为NO3.5-NO6.3共7个机号12规格。规格型号与性能参数见表1，所经的性能是通过标准管网实际模拟实验得出，是以气体温度t=20、气体密度ρ=1.2kg/m3、大气压ρ=101325Pa、相对湿度50%的标准条件换算而来的。
|
机号
|
电机功率kw
|
风量m3/min
|
全压Pa
|
比A声级dB(A)
|
|
№5.0/11
|
2×5.5
|
218-135
|
540-3380
|
≤30
|
|
№5.0/15
|
2×7.5
|
270-175
|
650-3600
|
≤25
|
|
№6.0/22
|
2×11
|
360-230
|
620--4230
|
≤25
|
|
№6.0/30
|
2×15
|
465-290
|
680-4900
|
≤25
|
|
№6.0/37
|
2×18.5
|
475-325
|
850-5300
|
≤25
|
|
№6.0/44
|
2×22
|
515-35
|
870-5500
|
≤25
|
|
№6.3/60
|
2×30
|
595-360
|
900-6150
|
≤25
|
|
№7.0*74
|
2×37
|
634-380
|
950-7000
|
≤25
|
|
№8.0/90
|
2×45
|
700-415
|
975-7700
|
≤25
|
|
№8.0/110
|
2×55
|
795-455
|
995-8500
|
≤25
|
→结构及其特点、工作原理：
该系列风机系无静叶轴流式局部通风机和采用外包复式消声器的组合全结构如图1所示，该系列风机由集流器、进气消声筒、隔爆电动机、第一级叶轮、第二级叶轮、出气消声筒、扩散消声筒七部分组成。其外形尺寸如图表2。
FBD系列隔爆对旋轴流式局部通风机外形尺寸表
|
机号
|
D1
|
D2
|
D3
|
D4
|
H
|
L
|
A
|
B
|
N-d
|
|
№4/4.4
|
ф540
|
ф510
|
ф410
|
ф400
|
710
|
1600
|
700
|
300
|
8-ф12
|
|
№4/6
|
ф540
|
ф510
|
ф410
|
ф400
|
710
|
1600
|
700
|
300
|
8-ф12
|
|
№4.5/8
|
ф600
|
ф570
|
ф460
|
ф450
|
790
|
1860
|
750
|
360
|
8-ф12
|
|
№5.0/15
|
ф650
|
ф620
|
ф510
|
ф500
|
845
|
2004
|
840
|
360
|
8-ф12
|
|
№5.6/22
|
ф730
|
ф700
|
ф570
|
ф560
|
935
|
2130
|
840
|
400
|
12-Φ12
|
|
№6.0/30
|
ф770
|
ф740
|
ф610
|
ф600
|
965
|
2215
|
840
|
500
|
12-Φ12
|
|
№6.0/37
|
ф770
|
ф740
|
ф610
|
ф600
|
965
|
2295
|
9000
|
500
|
12-Φ12
|
|
№6.0/44
|
ф770
|
ф740
|
ф610
|
ф600
|
965
|
2405
|
1000
|
500
|
12-Φ12
|
|
№6.3/60
|
ф820
|
ф790
|
ф640
|
ф630
|
1010
|
2628
|
1200
|
500
|
12-Φ12
|

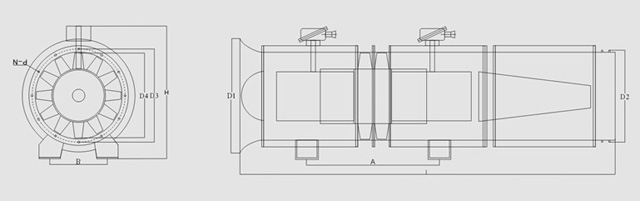

→外形及安装尺寸
<, o:, p>
|
机号
|
D1
|
D2
|
D3
|
D4
|
|
№6.0/2.2
|
ф600
|
ф776
|
ф800
|
4-ф12
|
|
№6.0/3
|
ф600
|
ф776
|
ф800
|
4-ф12
|
|
№7.0/4
|
ф700
|
ф906
|
ф934
|
4-ф14
|
|
№8.0/5.5
|
ф800
|
ф1035
|
ф1065
|
4-ф16
|
|
№8.0/7.5
|
ф800
|
ф1035
|
ф1065
|
4-ф16
|
|
№9.0/11
|
ф900
|
ф1165
|
ф1200
|
4-ф18
|
|
№9.0/15
|
ф900
|
ф1165
|
ф1200
|
4-ф18
|
|
№9.0/18.5
|
ф900
|
ф1165
|
ф1200
|
4-ф18
|
|
№10/22
|
ф1000
|
ф1292
|
ф1335
|
4-ф20
|
|
№11/30
|
ф1100
|
ф1420
|
ф1466
|
4-ф22
|
|
№12/37
|
ф1200
|
ф1552
|
ф1600
|
4-ф24
|
|
№12/45
|
ф1200
|
ф1552
|
ф1600
|
4-ф24
|
|
№13/55
|
ф1300
|
ф1680
|
ф1735
|
4-ф24
|
|
机号
|
H
|
L
|
A
|
B
|
N-d
|
|
№6.0/2.2
|
925
|
1615
|
465
|
528
|
10-ф12
|
|
№6.0/3
|
925
|
1615
|
465
|
528
|
10-ф12
|
|
№7.0/4
|
1075
|
1885
|
545
|
616
|
10-ф12
|
|
№8.0/5.5
|
1230
|
2150
|
622
|
705
|
12-ф14
|
|
№8.0/7.5
|
1230
|
2150
|
622
|
705
|
12-ф14
|
|
№9.0/11
|
1385
|
2420
|
700
|
795
|
12-ф14
|
|
№9.0/15
|
1385
|
2420
|
700
|
795
|
12-ф14
|
|
№9.0/18.5
|
1385
|
2420
|
700
|
795
|
12-ф14
|
|
№10/22
|
1535
|
2685
|
777
|
880
|
12-ф14
|
|
№11/30
|
1690
|
2960
|
855
|
970
|
12-ф14
|
|
№12/37
|
1845
|
3328
|
930
|
1056
|
12-ф16
|
|
№12/45
|
1845
|
3328
|
930
|
1056
|
12-ф16
|
|
№13/55
|
1870
|
3500
|
1010
|
1145
|
12-ф16
|

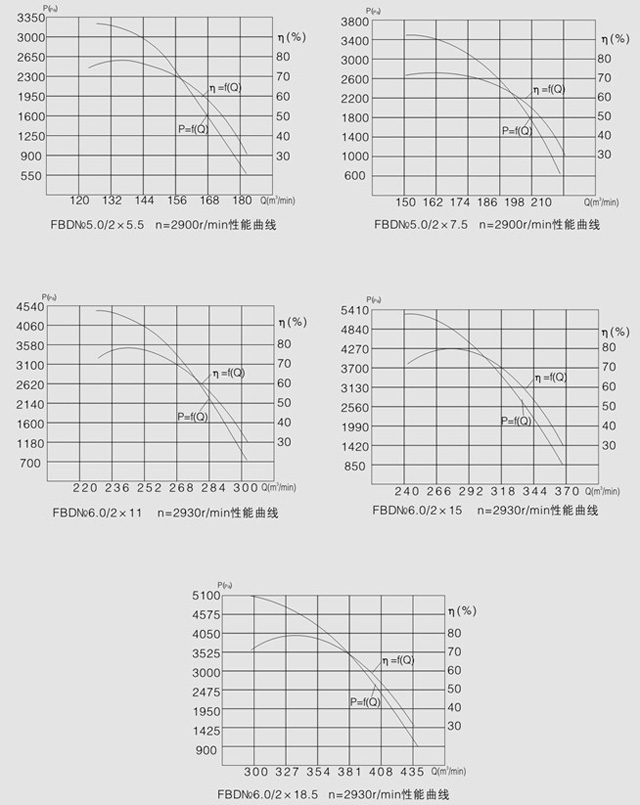

→性能曲线图
|
